4月11日，由隧道股份城建設計總院設計、市政集團承建的S26入城段5標國內大膠接節段蓋梁正式拼裝。小編在S26公路入城段（G15公路~嘉閔高架）工程5標施工現場，帶你見證這座全預制拼裝橋梁超大蓋梁成功拼裝的歷史性時刻。
作為上海全面采用裝配式技術規模大的高架橋之一，S26公路入城段全線橋梁對全預制裝配設計和施工技術的進行了全面推行。
S26公路入城段項目主線標準段上部結構采用30m連續小箱梁結構，設計蓋梁尺寸為23.934m（長）×2.6m（寬）×3.5m（高），總重量達到370t。采用橫向三節拼裝模式，其中中間段長9.752m，重約173t，兩端懸挑段長7.091m，重約98.5t，為目前我國大膠接法拼裝節段蓋梁。
在傳統的預制拼裝橋梁工程中，橋墩與蓋梁的拼接施工較多采用“濕接”法——在進行橋墩與蓋梁拼接施工時，施工人員要在現場綁鋼筋、搭模板、澆筑混凝土，用鋼筋模板和混凝土現澆，把橋梁與蓋梁“連接”起來。這種施工方法不但施工速度較慢，且現澆混凝土?xí)a(chǎn)生揚塵，對周邊環境產生一定影響。
而蓋梁膠接節段拼裝，則不需要進行現場混凝土澆筑作業，像拼接“樂高”積木一樣，直接把橋墩和蓋梁“扣”在一起。施工速度遠快于濕接法，且更加綠色環保。
以往，由于吊裝技術限制，蓋梁拼接只適用于雙向6車道以下的預制拼裝橋梁。本次隧道股份在S26公路的施工作業，將會是國內首次嘗試雙向6車道以上大型蓋梁膠接節段拼裝作業，將有望大幅提升國內大型全預制拼裝橋梁的施工速度！
大蓋梁吊裝有什么難點？
單個蓋梁大尺寸為23.934m×2.6m×2m，分段后的大重量為173噸。隧道股份的建設團隊需要將這個龐然大物分三個步驟進行吊起拼裝。如何確保吊裝質量和安全，成為本工程的重點難點。

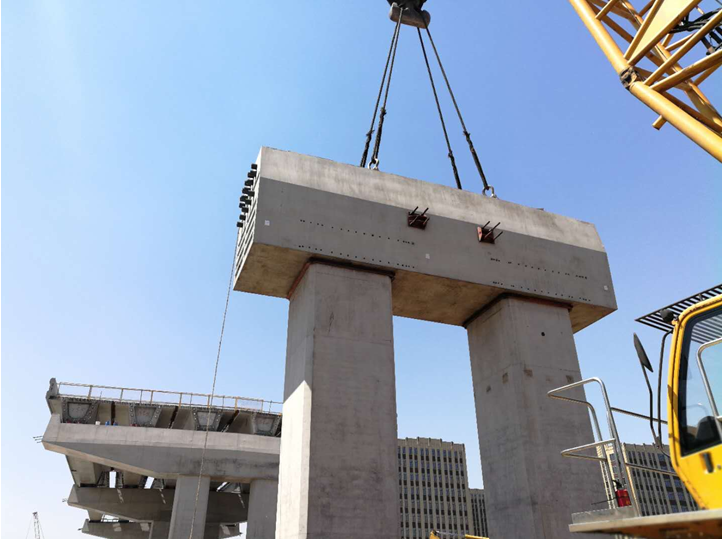

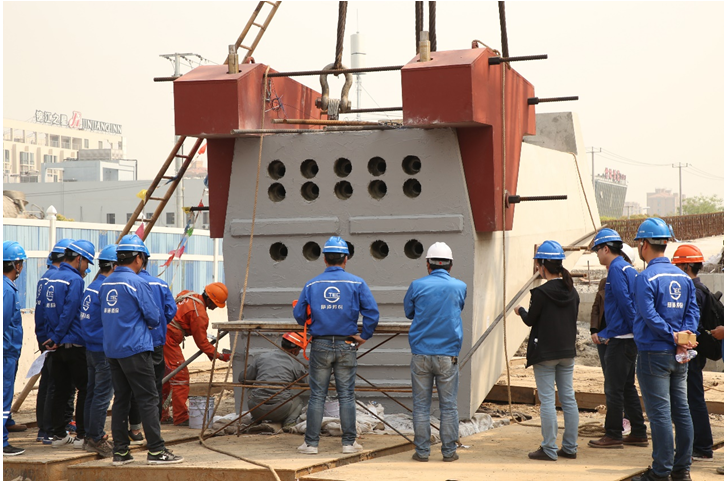

解決方法：預制蓋梁分段運輸?shù)浆F(xiàn)場后，吊裝采用大型履帶吊進行安裝，首先將大重量的中間節段一次安裝到位，然后進行安裝兩側懸臂段蓋梁。為了確保兩側懸臂段構件的安裝質量和安全，我們采用定制的鋼結構吊具進行安裝，定制的鋼結構吊具采用精軋螺紋鋼錨固固定在中間節段上，可以滿足施工的要求。
而采用履帶吊進行分節吊裝，分節吊裝全部在空中進行，導致重達百余噸的蓋梁“懸”在空中難以臨時固結。如何在空中吊裝時，滿足拼裝精度控制在5毫米以內的質量要求，是本工程重難點之二。

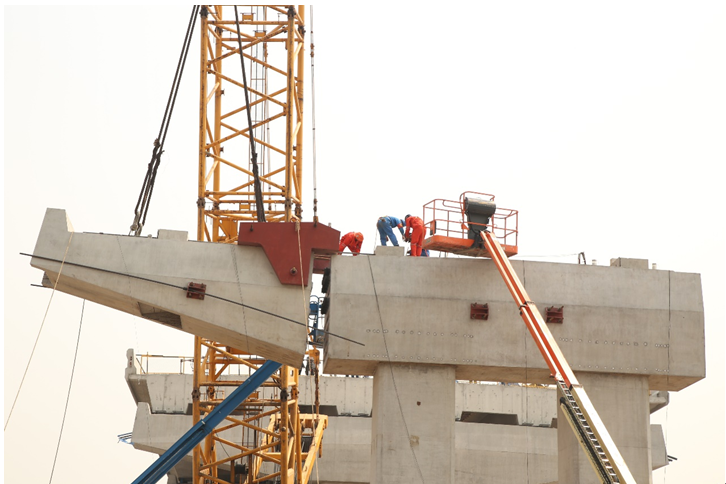

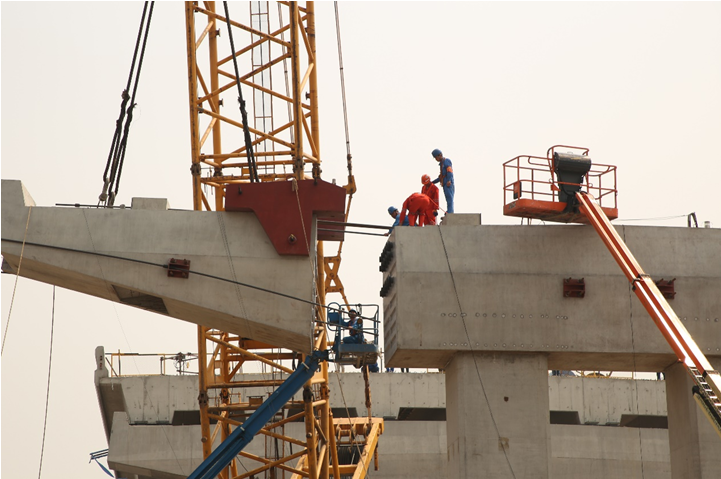

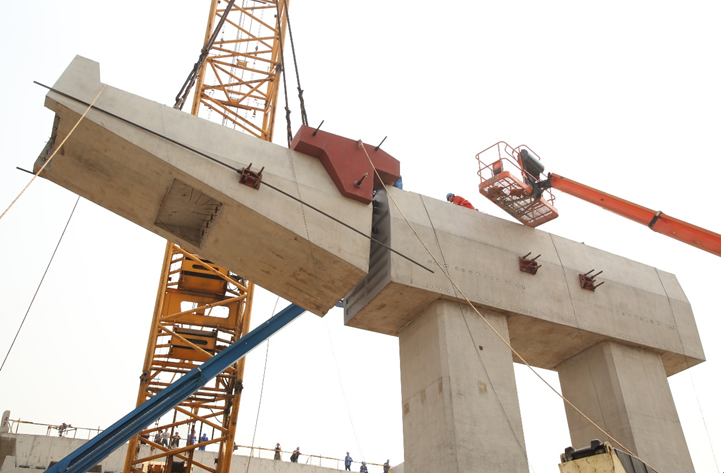

解決方法：大蓋梁全部在空中吊裝就位，中間段完成吊裝后，兩側懸臂段的安裝就尤為重要，如何進行對接是個問題，我們事先在大構件上設置好專用導向裝置，當對接時構件自動按照安裝好的導向裝置進行對接，對接的精度可以控制在1cm以內，然后通過收緊節段的縫隙，利用蓋梁拼縫處的定位導向鋼棒（剪力鍵）進行精確對位，確保接縫密貼到位。
在隧道股份市政集團和城建設計總院的通力協作下，施工三小時，蓋梁拼裝成功完成。
